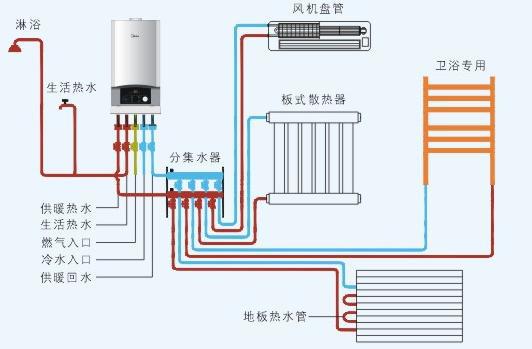

壁挂炉又叫燃气采暖热水炉,是以天然气、人工煤气或液化石油气为燃料,燃烧产生热量,通过换热器吸收热量为散热片、地暖盘管和风机盘管等末端水暖系统提供热源,即可以做为冬季采暖,也可以加热生活用水的一种设备。
壁挂炉从换热结构来说,主要分为套管式和板换式:
1、套管式壁挂炉

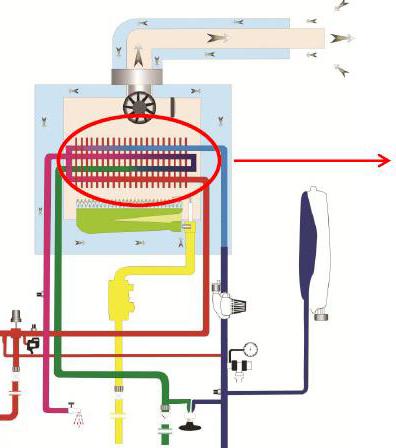

套管式原理

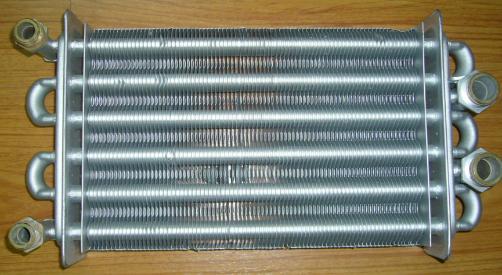

双通道式热交换器

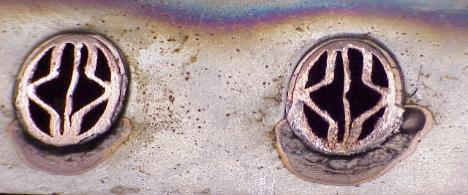

双通道式热交换器截面,内管为卫浴水通道,内管与外管之间为供暖水通道
从套管式的结构我们可以看出,通过加热外管采暖的水,经内管管壁再将热量传递给内管的生活用水,给生活用水升温,这个做的
优点是集成度高,成本低;而缺点是热交换器流道小,容易堵塞。
2、板换式壁挂炉

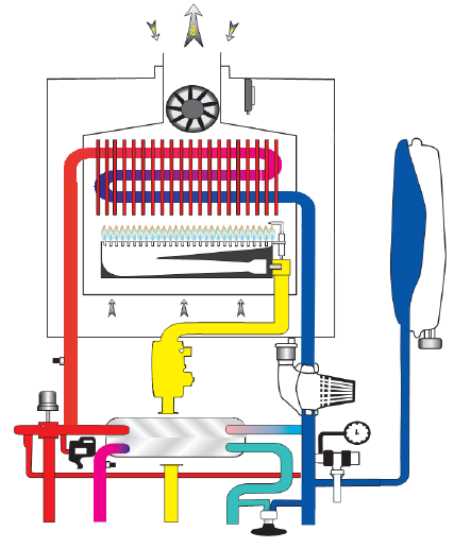

板换式原理

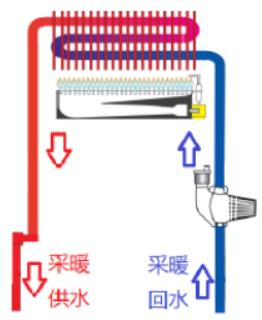

供暖状态

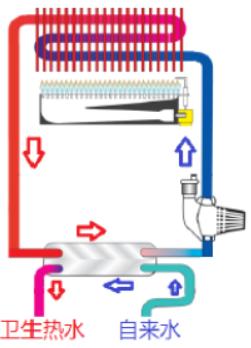

热水状态

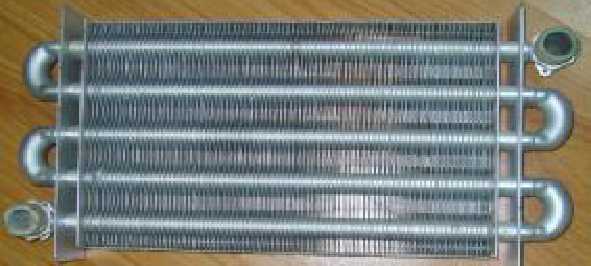

单通道式热交换器

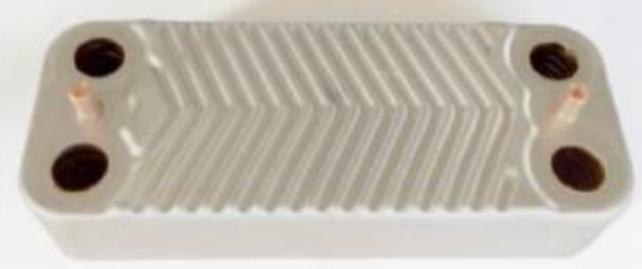

板式换热器

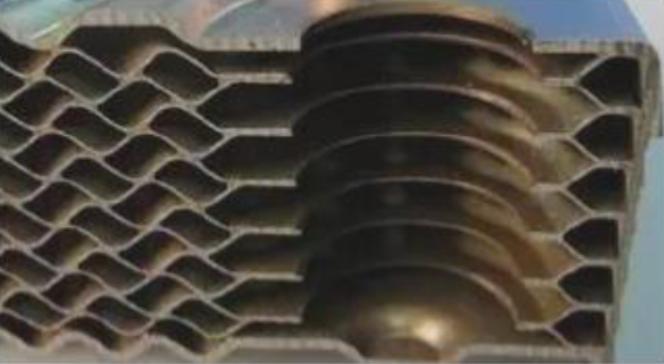

板式换热器横切面
从板换式的结构我们可以看出,生活用水通过板换交换器换热,热量传递更平稳而均匀,所以板换式的优点估点是热交换器流道大不容易堵塞
而板换式的缺点是零部件多装配难,成本高。
从功能上看,两种壁挂炉没有太大差异,都能够快捷、高效地向房间输送热量,根据用户需求即时地供应卫生热水,但由于两种壁挂炉的结构不同导致了两种壁挂炉有以下几个方面的区别:
1、生活热水舒适度。
套管机主换热器的余热及一次高温水会对套管内的生活热水持续加热,打开生活热水时会有一段高温水,造成生活热水忽冷忽热,甚至烫伤使用者。板换式换热形式则可以完全避免此问题,生活热水使用安全舒适。
2、结构。
套管机精简了板式换热器和电动三通阀,减少了壁挂炉管路和接口数量,降低了出现泄漏的机率,同时也精简了控制系统,降低了成本。。套管机卫浴用水时水泵不工作,板换机全状态持续工作,板换机工作模式水泵不容易卡滞,但对寿命有影响,且持续耗电。
3、结垢。
套管机当采暖运行时,一次高温水会对套管内生活热水进行持续加热,造成高温结垢,影响壁挂炉使用效率。而板式换热器内部结构分为许多网格式的狭小夹缝,也很容易使水垢附着在上面,但板换的拆卸及清理也非常方便。
4、使用寿命。
当生活热水使用结束或暂时关闭时,由于主热器内的水没有流动,主换热器的余热不能被及时带走,造成局部高温,影响使用寿命。板换式换热形式当生活热水结束后水泵会延时运行一段时间,可有效避免出现局部高温。
